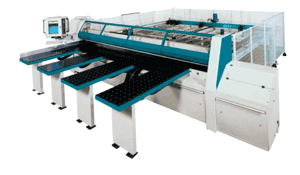

Форматно-раскроечный центр с ЧПУ мод. "S-90/3200", "S-90/4500".
Предназначены для высококачественного раскроя ламинированных ДСП, МДФ и ДВП с помощью запрограммированной карты раскроя. Программы позволяют осуществлять оптимизацию любых карт раскроя. Станок используется в условиях крупносерийного и массового производства. Его отличает высочайшая надежность и большой запас прочности. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Отличительные особенности:
- При перемещении пильного узла используется зубчатая рейка.
- Для облегчения перемещения плитных материалов передняя часть станка оснащена столом с воздушнойподушкой.
- Широкие возможности системы с ЧПУ.
- Во избежание появления царапин на плитах задние столы оснащены холостыми роликами.
Комплект поставки:
- подрезной узел, исключаемый из работы, регулируемый снаружи и управляемый с панели управления
- электронный программатор CNI VIC 100 :
* графический дисплей 128х256
*симуляция реального времени, диагностическая информация, серийный порт RS 232
* запоминание до 20 рабочих циклов, с 10 различными размерами каждый, каждый цикл может повторяться до 99 раз
* батарея для обеспечения стабильной памяти до 6 месяцев даже в отсутствии электроэнергии
* постоянный контроль размеров (расстояние между толкателем и линией реза)
- толкатель по всей длине реза
- 5 тисков-зажимов, открытие до 65 мм
- прижим с каналами для последнего реза с регулируемой мощностью
- передний стол из текстолита
- задние столы из специального материала, который не царапает панели
- автоматический сенсор конца панели, возврат каретки
- автоматический выравниватель поперечных резов
* для идеального реза под прямым углом во время поперечного реза, обрезиненный толкатель, автоматическое позиционирование выравнивателя, независимо от ширины панели, полезная глубина работы 1600 мм
- бесступенчатая регулировка скорости каретки
* электронная регулировка скорости от 6 до 40 м/мин, возврат 70 м/мин
- регулировка давления планки
- устройства безопасности, защиты от пыли
- основная и подрезная пила
- задние секционные опорные столы
- панель управления располагается слева
- норматив СЕ
Таблица: Технические характеристики станка S-90/3200, S-90/4500
Наименование параметра |
Значение |
| Модель |
S-90/3200 |
S-90/4500 |
| Полезная длина реза, мм |
3200 |
4300 |
| Высота реза, мм |
90 |
| Частота вращения главной пилы, об/мин |
3800 |
| Частота вращения подрезной пилы, об/мин |
6000 |
Скорость хода пильного узла, м/мин:
- подача
- холостой ход |
6-40
70
|
| Диаметр основной пилы (посад. отв.), мм |
350(50) |
| Диаметр подрезной пилы (посад. отв.), мм |
150(45) |
| Рабочее давление пневматической системы, бар |
6 |
| Потребление сжатого воздуха, Нл/мин |
20-60 |
| Передний опорный стол с направляющей, мм (кол-во) |
2000x600(3) |
2000x600(4) |
| Ход толкателя, мм |
3200 |
4500 |
| Мощность двигателя основной пилы, кВт |
7,5 |
| Мощность двигателя подрезной пилы, кВт |
1,1 |
| Мощность двигателя каретки, кВт |
0,35 |
| Масса, кг |
4030 |
4500 |
|
|
|
