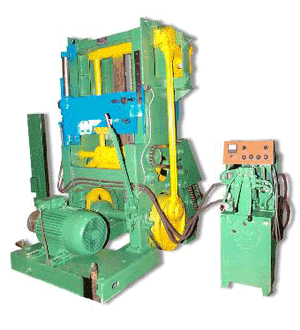

Лесопильная рама фундаментная РГ-63
Рама предназначена для продольной распиловки бревен на доски и брусья, а также брусьев на доски
Пониженное энергопотребление: - 32,25 кВт позволяет экономить до 15 кВт за 1 час эксплуатации по сравнению с пилорамами типа Р63-4Б.
Пильная рамка подвешена на рычагах с подшипниками. За счёт этого упрощается эксплуатация и снижаются затраты на смазку.
Благодаря перемещению пил по траектории вытянутого эллипса уменьшается износ пил и увеличивается срок их службы.
Возможно применение пил толщиной от 1,8 мм.
Привод вращения подающих вальцов и прижим верхних вальцов - гидравлический. Гидравлический привод позволяет бесступенчато регулировать скорость подачи без остановки процесса пиления.
Упрощён процесс смены пил.
Привод лесорамы РГ-63 установлен на её станине, что позволило в 2,5 раза уменьшить площадь фундамента по сравнению с Р63-4Б.
Возможна установка на фундамент пилорам Р63-4Б через проставку.
Таблица: Технические характеристики станка РГ63
| Наименование параметра |
Значение |
| Ширина просвета пильной рамки, мм |
630 |
| Ход пильной рамки, мм |
300 |
| Число двойных ходов пильной рамки в мин |
300 |
| Род тока питающей сети |
переменный трехфазный, (380В 50Гц) |
| Характеристики электродвигателя привода главного вала: |
|
| -мощность, кВт |
26,5 |
| -число оборотов, об/мин |
690 |
| Просвет между вальцами, мм |
140-580 |
| Диаметр распиливаемого бревна (в комле), мм |
до 580 |
| Длина бревен, мм |
3000-7500 |
| Число пил в поставке, шт. |
3-10 |
| Тип применяемых пил - пилы для одноэтажных лесопильных рам: |
|
| -длина, мм |
1100 |
| -ширина, мм |
160 |
| -толщина, мм |
1,8 |
| Наименьшая толщина выпиливаемого материала, мм |
16 |
| Вид подачи |
непрерывная, с бесступенчатым регулированием |
| Привод вращения четырех (двух нижних и двух верхних) подающих заготовку вальцов |
гидравлический |
| Привод прижима верхних вальцов |
гидравлический |
| Характеристики гидравлического оборудования (гидронасос, гидромотор): |
номинальное давление
6,3 МПа |
| Характеристики электродвигателя привода подачи: |
|
| -мощность, кВт |
5,5 |
| -число оборотов, об/мин |
1460 |
| Подача бревна или лафета (бруса с двумя обрезанными сторонами) до м/мин |
6 |
| Характеристики электродвигателя привода вентилятора теплообменника: |
|
| -мощность, кВт |
0,25 |
| -число оборотов, об/мин |
2850 |
| Производительность средняя расчетная м3/час |
8 |
| Общая установленная мощность, кВт |
32,25 |
| Габаритные размеры лесопильной рамы, мм |
|
| -длина |
2170 |
| -ширина |
1650 |
| -высота |
2530 |
| Масса лесопильной рамы без принадлежностями, кг |
4100 |
| Масса лесопильной рамы с принадлежностями, кг |
4545 |
|
|
|
