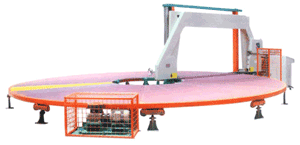

Станок для вертикальной резки поролона карусельного типа
мод. "RPK-60", "RPK-70", "RPK-100".
Предназначен для нарезания плоских листовых изделий заданной толщины за несколько проходов с одним установом из четырехугольных блоков поролона, расположенных на карусельном рабочем столе.
Резка поролона производится в непрерывном потоке и автоматическом режиме.
Область применения:
Применяется для получения высококачественных настилочных, упаковочных, теплозвукоизоляционных, виброизоляционных, фильтрующих и прокладочных изделий и заготовок на средне- и крупносерийных предприятиях и в цехах по производству поролона, мягкой мебели, матрасов, швейной и обувной промышленности, автомобильной, кораблестроительной, авиационной, строительной, для изготовления товаров народного потребления и других.
Отличительные особенности:
| Карусельный рабочий стол |
Предназначен для установки блоков поролона и подачи их через пильный суппорт для раскроя на плоские листовые изделия. Вращение карусельного стола обеспечивает непрерывный процесс резки блока и высокую производительность станка. |
| Привод карусельного стола |
Карусельный стол приводится во вращение фрикционным барабаном по наружному контуру с помощью электродвигателя с редуктором. Обеспечивается равномерная подача заготовок и высокое качество резки. |
| Пильный суппорт |
Пильный суппорт предназначен для установки и натяжения режущего инструмента по замкнутому контуру и перемещения его по высоте на толщину резки с заданным шагом в автоматическом режиме. |
| Привод пилы |
Пила устанавливается на шкивы и приводится в движение от двигателя через ременную передачу. Привод обеспечивает надежное вращение шкивов, без рывков и заеданий, что позволяет получить высокое качество резки поролона. |
| Встроенное заточное устройство |
На станке установлено заточное устройство с двумя приводными шлифовальными кругами, которое осуществляет заточку пил в процессе работы станка. Обеспечивается заточка инструмента без снятия его со станка, что позволяет значительно увеличить производительность станка и получать высокое качество и точность обработки. |
| Полная система автоматики |
Процесс резки поролона полностью автоматизирован, что обеспечивает высокую производительность работы станка. |
| Электрошкаф с пультом управления |
Отдельно стоящий электрошкаф с расположенным на верхней плоскости пультом управления обеспечивает удобство обслуживания станка. |
| Комплект пил и заточных кругов |
В комплект поставки станка включены 10 пил и 20 заточных кругов. |
| Вакуумное оборудование (опция) |
Станок может быть оснащен вакуумным оборудованием для прижима блока поролона в зоне резки. |
Таблица: Технические характеристики станка RPK-60, RPK-70, RPK-100
Наименование параметра |
Значение |
| Модель |
RPK-60 |
RPK-70 |
RPK-100 |
Размеры обрабатываемого материала, мм:
длина
ширина
толщина |
2000
1500
1200
|
2000
1500
1200
|
2000
1500
1200
|
Размеры обрабатываемого материала, наибольшие, мм:
длина
ширина
толщина |
2000
1500
1200
|
3000
2150
1200
|
4500
2150
1200
|
| Диаметр рабочего стола, м |
6 |
7 |
10,5 |
| Толщина (шаг) резки листов, мм |
2 - 150 |
2-150 |
2-150 |
| Длина пилы, мм |
8940 |
10000 |
10240 |
| Скорость поворота рабочего стола, об/мин |
0 - 3,5 |
0 - 3,5 |
0 - 3,5 |
| Общая установленная мощность, кВт |
7,94 |
8,74 |
10,2 |
Габаритные размеры, мм:
длина
ширина
высота |
7500
6000
2500
|
8500
7000
2500
|
11500
10000
2500
|
| Масса, кг |
3300 |
3500 |
3800 |
|
