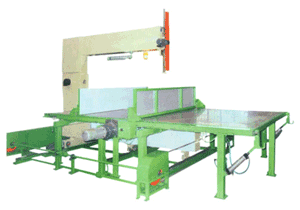

Станок для вертикальной резки поролона
мод. "RPV-2000".
Предназначен для нарезания прямолинейных листовых изделий из прямых и формованных блоков поролона, а также различных разновидностей материала EVA и резины.
Перемещение суппорта с режущим инструментом - автоматическое.
Область применения:
Применяется для получения высококачественных настилочных, упаковочных, теплозвукоизоляционных, виброизоляционных, фильтрующих и прокладочных изделий и заготовок на средне- и крупносерийных предприятиях и в цехах по производству поролона, мягкой мебели, матрасов, швейной и обувной промышленности, автомобильной, кораблестроительной, авиационной, строительной, для изготовления товаров народного потребления и других.
Отличительные особенности:
| Неподвижный рабочий стол |
Неподвижный рабочий стол больших размеров позволяет надежно разместить обрабатываемый материал симметрично относительно инструмента. |
| Суппорт с режущим инструментом |
Суппорт с пилой перемещается возвратно-поступательно по направляющим с помощью привода и стальной ленты. Обеспечивается высокоточная резка поролона в автоматическом режиме. Скорость перемещения суппорта регулируется бесступенчато, что позволяет получать высокую точность и качество обработки. |
| Приводной боковой щит |
Подвижный боковой щит с приводом от электродвигателя обеспечивает перемещение обрабатываемого материала на размер обработки. Скорость перемещения бокового щита регулируется бесступенчато. |
| Регулируемая высота резки |
Держатель режущего инструмента имеет возможность перемещения по высоте, что обеспечивает надежную поддержку режущего инструмента и высокую точность и качество реза. |
| Встроенное заточное устройство |
На станке установлено заточное устройство с двумя приводными шлифовальными кругами, которое осуществляет заточку пил в процессе работы станка. Обеспечивается заточка инструмента без снятия его со станка, что позволяет значительно увеличить производительность станка и получать высокое качество и точность обработки. |
| Привод режущего инструмента |
Пила устанавливается на систему шкивов для обеспечения замкнутого контура с консольным выходом для обработки и приводится в движение от двигателя через ременную передачу. Привод обеспечивает надежное вращение шкивов, без рывков и заеданий, что позволяет получить высокое качество обработки поролона. |
| Система натяжения пильного контура |
Система натяжения пильного контура с визуальным контролем обеспечивает надежное натяжение длинной пилы и ее крепление без сползания при вращении по контуру. |
| Высокий уровень автоматизации |
Высоки уровень автоматизации процесса резки поролона с запоминанием заданных параметров позволяет получать изделия высоко качества с большой производительностью. |
| Комплект пил и заточных кругов |
В комплект поставки станка включены 10 пил и 20 заточных кругов. |
Таблица: Технические характеристики станка RPV-2000
Наименование параметра |
Значение |
Размеры внутренние рабочего стола, мм:
длина
ширина |
2440
2150
|
Размеры внешние рабочего стола, мм:
длина
ширина |
2440
2150
|
| Высота резки, наибольшая, мм |
1100 |
| Толщина резки, мм |
3 - 100 |
| Длина пилы, мм |
9720 |
| Ход бокового щита, наибольший, мм |
2050 |
| Ход суппорта с пилой, мм |
2200 |
| Скорость перемещения бокового щита, м/мин |
0 - 10 |
| Скорость перемещения суппорта, м/мин |
0 - 20 |
| Общая установленная мощность, кВт |
7,09 |
Габаритные размеры, мм:
длина
ширина
высота |
3600
5700
2700
|
|
