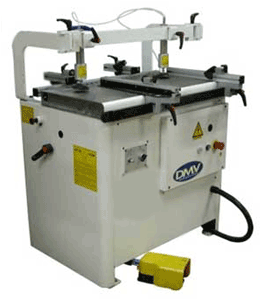

Сверлильно-присадочный станок мод. "AP-21" (Италия).

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32 мм.

При сверлении торцев головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90° вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

Зажим обрабатываемой детали осуществляется вертикальными пневмоцилиндрами при нажатии оператором педали.

Отличительные особенности:

• шпинделя снабжены быстрозажимными цангами для сверла;
• подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики.

Таблица: Технические характеристики станка AP-21
