Продукция / Деревообрабатывающее оборудование / Сверлильно-присадочные станки / GF21, GF21M

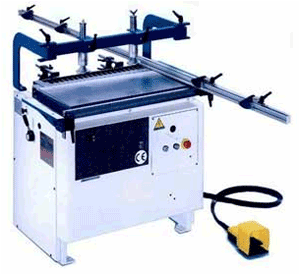

Сверлильно-присадочный станок мод. "GF21", "GF21M" (Италия).

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32 мм.

При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90° вертикально (у модели GF21M головка разворачивается вручную), при этом обработка ведется снизу. Возможны промежуточные установки наклона.

Зажим обрабатываемой детали осуществляется вертикальными пневмоцилиндрами при нажатии оператором педали.

Отличительные особенности:

  • шпинделя снабжены быстрозажимными цангами для сверла;
  • подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
  • для быстрой перенастройки глубины сверления применено устройство «QUICK DEPTH» с механическим счетчиком.

Таблица: Технические характеристики станка GF21, GF21M

Наименование параметра Значение

Модель

GF21(М)

Расстояние между двумя шпинделями, мм

32

Расстояние между двумя внешними шпинделями, мм

640

Количество шпинделей, шт.

21

Максимальная глубина сверления, мм

80

Максимальная толщина заготовки, мм

70

Длина направляющих линеек, мм

до 3000

Мощность электродвигателей, кВт

1,9

Габариты, мм

1000х800х1100

Масса, кг

310
