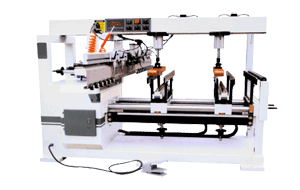

Полуавтоматический сверлильно-присадочный станок мод. "WT-224".
Жесткая станина станка, имеющая специальную конструкцию, обеспечивает стабильную работу даже в тяжелых условиях.
Несмотря на технологическую сложность конструкции, станок прост в обслуживании и переналадке.
Таблица: Технические характеристики станка WT-224
| Наименование параметра |
Значение |
| Модель |
WT-212 |
FORMA-63H |
WT-213 |
WT-214 |
WT-223 |
WT-224 |
| Максимальный диаметр сверления, мм |
Ø35 мм (при 1 сверле), Ø13 мм (при нескольких) |
| Расстояние между крайними сверлильными головками, мм |
640 |
640 |
640 |
640 |
672 |
672 |
| Количество сверлильных траверс |
2 |
3 |
3 |
4 |
5 |
6 |
| Количество сверлильных головок в траверсе |
21х2 |
21х3 |
21х3 |
21х4 |
11х4 + 22х1 |
11х4 + 22х2 |
| Диаметр оправки инструмента, мм |
10 |
10 |
10 |
10 |
10 |
10 |
| Максимальная глубина сверления, мм |
70 |
70 |
60 |
60 |
60 |
60 |
| Электродвигатели мощность, кВт |
1,5х3 |
1,0х3 |
1,5х3 |
1,5х4 |
1,5х1 + 1,1x4 |
1,5х2 + 1,1x4 |
| Требуемое пневматическое давление, атм |
6 |
6 |
6 |
6 |
6 |
6 |
| Частота вращения сверлильной головки, об/мин |
2840 |
2800 |
2840 |
2840 |
2840 |
2840 |
| Максимальная дистанция между вертикальными шпинделями, мм |
- |
850 |
1600 |
1600 |
1600 |
1600 |
| Минимальная дистанция между вертикальными шпинделями, мм |
- |
150 |
130 |
130 |
130 |
130 |
| Габариты станка, мм |
| длина |
1900 |
1900 |
2080 |
2650 |
1500 |
2200 |
| ширина |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
| высота |
1300 |
1300 |
1375 |
1375 |
1375 |
1375 |
|
|
