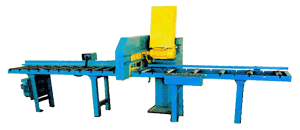

Станки торцовочные серии "ЦМЭ-3Б"
Станки мод. "ЦМЭ-3Б", "ЦМЭ-3Б.01" и "ЦМЭ-3Б.04" предназначены для поперечного раскроя пиломатериала и вырезки дефектных мест Применяются во всех видах д/о производства. Рекомендуются для лесопильных цехов средней мощности и производств погонажных изделий. Состоят из пильного узла и двух рольгангов: впередистаночного и позадистаночного. Пильный узел имеет шарнирно-маятниковый направляющий механизм, обеспечивающий движение пилы параллельно плоскости стола.
Отличительные особенности:
- подача пиломатериала механизирована (ЦМЭ-3Б-оба рольганга и ЦМЭ-3Б.01-впередистаночный);
- длина заготовки выставляется по регулируемым упорам;
- подача пилы вручную (ЦМЭ-3Б.04) или от пневмоцилиндра (ЦМЭ-3Б и ЦМЭ-3Б.01);
- пневмоприжим заготовки (ЦМЭ-3Б и ЦМЭ-3Б.01);
- ограждение пилы, система электродинамического торможения обеспечивают необходимую безопасность работы персонала.
Таблица: Технические характеристики станка ЦМЭ-3Б
Наименование параметра |
Значение |
| Размеры обрабатываемого материала, мм: |
|
| - толщина |
10-100 |
| - ширина |
50-400 |
| Длина обрабатываемого материала, мм |
700-6000 |
| Длина детали, выпиливаемой по упору, мм |
300-2100 |
| Наибольший диаметр устанавливаемой пил, мм |
500 |
| Диаметр шпиндельной насадки, мм |
50 |
| Скорость резания, м/с |
76 |
| Число двойных ходов пилы в минуту |
45 |
| Количество воздуха, необходимое для удаления отходов, м3/ч |
650 |
| Частота вращения шпинделя, об/мин |
2850 |
| Мощность электродвигателя, кВт |
3,0 |
| Габариты, мм |
5140х1800х1850 |
| Масса, кг |
780 |
|
|
